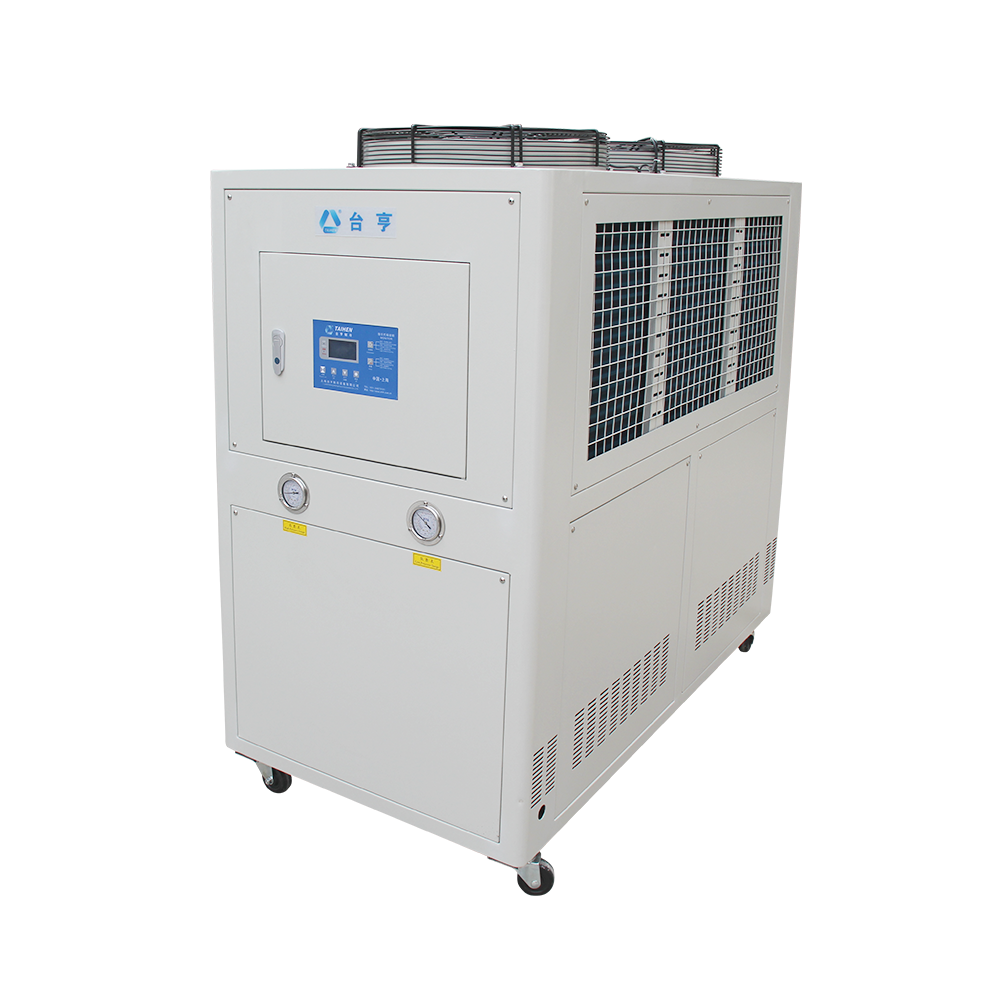

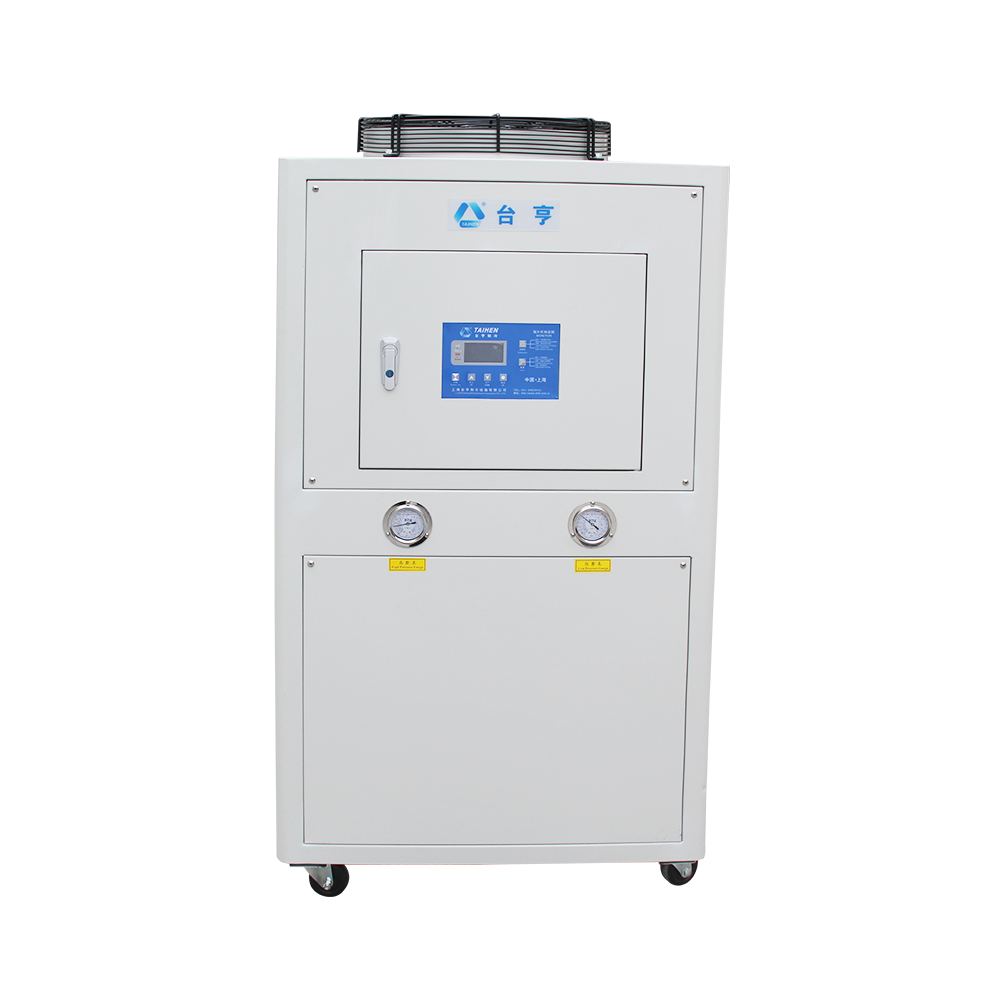

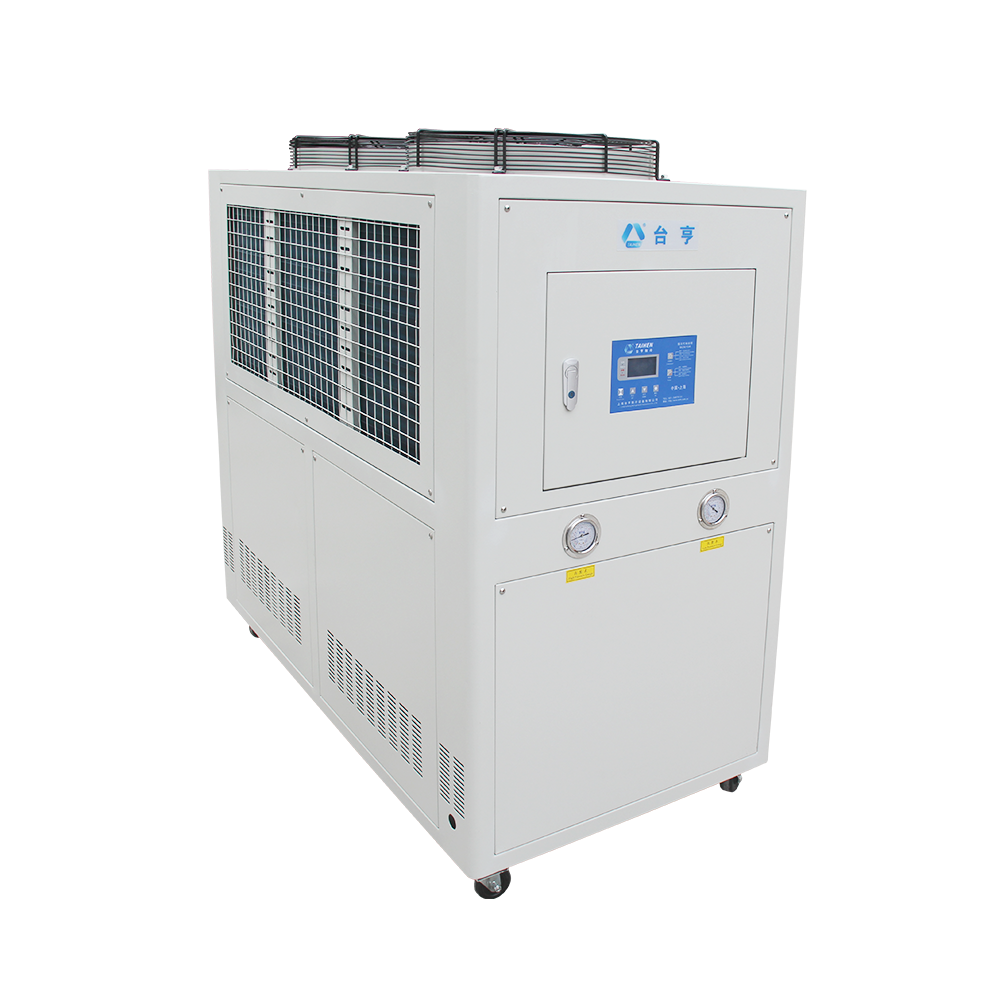

优发国际牌工业油冷却机主要用于各种数控车床、铣床、加工中心、激光切割等设备的主轴系统进行油循环冷却，把油温度控制在20-40℃之间，油粘度在4-200cst，以确保液压系统能够长时间高效、稳定地运行。
|
工业油冷却机组特点： 1、压缩机：采用欧美日原装进口，运行噪音。〉缒陀茫褂檬倜 2、换热器：采用清水铝箔翅片式冷凝器，壳管式/板式蒸发器，换热效果好，可节能30% 3、温度控制器：采用进口高精度电脑板，中文液晶显示，水温控制精度±1℃。客户可先配PLC控制，RS485通讯功能，从而实现自动化管理。 4、油泵：采用国内外品牌油泵，保证稳定油压，稳定油温，防止油压泵超温。 5、完善的安全保护措施：欠相、逆相、过载、高低压、水流保护、超温保护、防冻保护等 6、除下述规格和要求外，我公司可根据客户要求提供非标产品。 |
|
型号 |
THX- |
03AY |
05AY |
08AY |
10AY |
12AY |
15AY |
20AY |
25AY |
30AY |
40AY |
||
|
名义制冷量 |
Kw(50HZ) |
8.86 |
14.5 |
21.8 |
29 |
34.4 |
44.5 |
60.0 |
76.0 |
90.0 |
120.0 |
||
|
Kcal/h |
7620 |
12470 |
18748 |
24940 |
29584 |
38270 |
51600 |
65360 |
77400 |
103200 |
|||
|
整机功率 |
kw |
3.97 |
6.25 |
10.1 |
10.3 |
12.2 |
15.1 |
20.2 |
25.7 |
30.5 |
39.5 |
||
|
整机电流 |
A |
8.0 |
12.5 |
20.1 |
21.0 |
25.0 |
31.0 |
42.0 |
52.0 |
61.0 |
80.0 |
||
|
电源 |
3N-380V50Hz |
||||||||||||
|
温控范围、精度 |
15--35℃ ±1--3℃ |
||||||||||||
|
制冷剂型号 |
R22/R410（选配）/R407c（选配） |
||||||||||||
|
压缩机 |
类型 |
全封闭涡旋式/全封闭活塞式 |
|||||||||||
|
功率 |
kw |
2.25 |
3.75 |
6.0 |
3.75*2 |
4.5*2 |
5.5*2 |
7.5*2 |
9.4*2 |
7.5*3 |
7.5*4 |
||
|
冷凝 风扇 |
功率 |
kw |
0.19 |
0.38 |
0.42 |
0.84 |
0.84 |
0.84 |
1.14 |
1.14 |
1.5 |
2.52 |
|
|
风量 |
m?/h |
3000 |
5000 |
8000 |
10000 |
12000 |
15000 |
20000 |
25000 |
30000 |
40000 |
||
|
冷冻油 |
流量 |
m?/h |
1.44 |
2.4 |
3.75 |
4.82 |
5.8 |
7.6 |
10.1 |
12.3 |
15.0 |
19.5 |
|
|
接口 |
DN |
20 |
20 |
20 |
25 |
25 |
32 |
32 |
40 |
40 |
50 |
||
|
油泵
|
功率 |
kw |
0.75 |
1.5 |
1.5 |
2.2 |
2.2 |
2.2 |
3.75 |
3.75 |
5.5 |
5.5 |
|
|
扬程 |
m |
20 |
20 |
22 |
25 |
25 |
22 |
25 |
26 |
26 |
25 |
||
|
外形尺寸 |
长 |
mm |
1150 |
1150 |
1300 |
1550 |
1570 |
1680 |
1950 |
2000 |
2650 |
3000 |
|
|
宽 |
mm |
560 |
560 |
760 |
800 |
800 |
850 |
950 |
1000 |
1000 |
1100 |
||
|
高 |
mm |
950 |
950 |
1370 |
1380 |
1380 |
1 | ||||||
